JIS B 2401 V系列(真空法兰盘用)NOK●O形圈的尺寸系列根据JIS、ISO、JASO、AS及NOK标准所组成。
材料
JIS 代号 | 1种A | 1种B | 2种 | 3种 | 4种C | 4种D |
NOK 代号 | A305 | A105 | A122 | R189 | S503 | F201 |
NOK-O形圈-V 系列(真空法兰盘用)

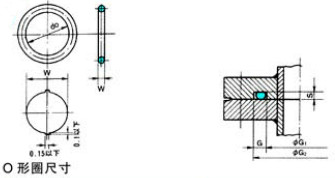

NOK 尺寸代号 | 名义编号 JIS | 类型 | 截径 W | 内径 do |
CO 0300 | V 15 | O形圈-V系列 | 4.0±0.1 | 14.5 |
CO 0301 | V 24 | O形圈-V系列 | 4.0±0.1 | 23.5 |
CO 0302 | V 34 | O形圈-V系列 | 4.0±0.1 | 33.5 |
CO 0303 | V 40 | O形圈-V系列 | 4.0±0.1 | 39.5 |
CO 0304 | V 55 | O形圈-V系列 | 4.0±0.1 | 54.5 |
CO 0305 | V 70 | O形圈-V系列 | 4.0±0.1 | 69.0 |
CO 0306 | V 85 | O形圈-V系列 | 4.0±0.1 | 84.0 |
CO 0307 | V 100 | O形圈-V系列 | 4.0±0.1 | 99.0 |
CO 0308 | V 120 | O形圈-V系列 | 4.0±0.1 | 119.0 |
CO 0309 | V 150 | O形圈-V系列 | 4.0±0.1 | 148.5 |
CO 0310 | V 175 | O形圈-V系列 | 4.0±0.1 | 173.0 |
CO 0311 | V 225 | O形圈-V系列 | 6.0±0.15 | 222.5 |
CO 0312 | V 275 | O形圈-V系列 | 6.0±0.15 | 272.0 |
CO 0313 | V 325 | O形圈-V系列 | 6.0±0.15 | 321.5 |
CO 0314 | V 380 | O形圈-V系列 | 6.0±0.15 | 376.0 |
CO 0315 | V 430 | O形圈-V系列 | 6.0±0.15 | 425.5 |
CO 0316 | V 480 | O形圈-V系列 | 10.0±0.3 | 475.0 |
CO 0317 | V 530 | O形圈-V系列 | 10.0±0.3 | 524.5 |
CO 0318 | V 585 | O形圈-V系列 | 10.0±0.3 | 579.0 |
CO 0319 | V 640 | O形圈-V系列 | 10.0±0.3 | 633.5 |
CO 0320 | V 690 | O形圈-V系列 | 10.0±0.3 | 683.0 |
CO 0321 | V 740 | O形圈-V系列 | 10.0±0.3 | 732.5 |
CO 0322 | V 790 | O形圈-V系列 | 10.0±0.3 | 782.0 |
CO 0323 | V 845 | O形圈-V系列 | 10.0±0.3 | 836.5 |
CO 0324 | V 950 | O形圈-V系列 | 10.0±0.3 | 940.5 |
CO 0325 | V 1055 | O形圈-V系列 | 10.0±0.3 | 1044.0 |
