JIS B 2407 档圈（NOK品牌）

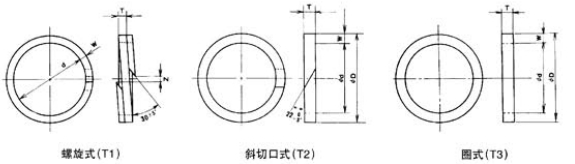

分类代号	材料	形状
T1	RAREFLON	螺旋式
T2	RAREFLON	斜切口式
T3	RAREFLON	圈式

■JISB2407档圈，订货时请指定NOK部件编号。

例：档圈名义编号P3螺旋式的场合

1.斜切口式和圈式的场合，1个档圈内的W的最大值与最小值之差应在0.05mm以下。

2.尺寸Z是在装在O型圈名义内径的轴上时的间隙。

3.斜切口式是在一处切开的档圈。

4.RAREFLON是NOK聚四氟乙烯塑料的商品名称。

JIS B 2407 档圈（螺旋式、斜切口式、圈式）

NOK部件番号			档圈名义编号	螺旋式（RAREFLON）				斜切口式和圈式（RAREFLON）			适用O型圈 JISB2401名义编号
T1(螺旋式)	T2(斜切口式)	T3(圈式)	档圈名义编号	内径 d	宽 W	厚度 T	间隙Z	内径d	外径D	厚度T	适用O型圈 JISB2401名义编号
GN 0090 A0	GN 0367 A0	GN 0711 A0	P 3	3	1.5±0.03	0.7±0.05	1.2±0.4	3	6	1.25±0.1	P3
GN 0093 A0	GN 0370 A0	GN 0714 A0	P 4	4				4	7		P4
GN 0095 A0	GN 0372 A0	GN 0716 A0	P 5	5				5	8		P5
GN 0097 A0	GN 0375 A0	GN 0719 A0	P 6	6				6	9		P6
GN 0099 A0	GN 0378 A0	GN 0722 A0	P 7	7				7	10		P7
GN 0101 A0	GN 0380 A0	GN 0724 A0	P 8	8				8	11		P8
GN 0102 A0	GN 0382 A0	GN 0727 A0	P 9	9				9	12		P9
GN 0105 A0	GN 0386 A0	GN 0731 A0	P 10	10				10	13		P10
GN 0106 A0	GN 0387 A0	GN 0732 A0	P 10A	10	2.0±0.03	0.7±0.05	1.4±0.8	10	14	1.25±0.1	P10A
GN 0107 A0	GN 0389 A0	GN 0734 A0	P 11	11				11	15		P11
GN 0109 A0	GN 0390 A0	GN 0735 A0	P 11.2	11.2				11.2	15.2		P11.2
GN 0110 A0	GN 0393 A0	GN 0739 A0	P 12	12				12	16		P12
GN 0111 A0	GN 0395 A0	GN 0740 A0	P 12.5	12.5				12.5	16.5		P12.5
GN 0113 A0	GN 0398 A0	GN 0744 A0	P 14	14				14	18		P14
GN 0115 A0	GN 0401 A0	GN 0748 A0	P 15	15				15	19		P15
GN 0117 A0	GN 0402 A0	GN 0750 A0	P 16	16				16	20		P16
GN 0119 A0	GN 0408 A0	GN 0756 A0	P 18	18				18	22		P18
GN 0122 A0	GN 0413 A0	GN 0761 A0	P 20	20				20	24		P20
GN 0124 A0	GN 0414 A0	GN 0763 A0	P 21	21				21	25		P21
GN 0125 A0	GN 0418 A0	GN 0768 A0	P 22	22				22	26		P22
GN 0126 A0	GN 0419 A0	GN 0769 A0	P 22A	22	3.0±0.03	0.7±0.05	2.5±1.5	22	28	1.25±0.1	P22A
GN 0128 A0	GN 0420 A0	GN 0770 A0	P 22.4	22.4				22.4	28.4		P22.4
GN 0130 A0	GN 0425 A0	GN 0775 A0	P 24	24				24	30		P24
GN 0132 A0	GN 0430 A0	GN 0780 A0	P 25	25				25	31		P25
GN 0134 A0	GN 0431 A0	GN 0782 A0	P 25.5	25.5				25.5	31.5		P25.5
GN 0135 A0	GN 0435 A0	GN 0786 A0	P 26	26				26	32		P26
GN 0137 A0	GN 0439 A0	GN 0790 A0	P 28	28				28	34		P28
GN 0139 A0	GN 0441 A0	GN 0793 A0	P 29	29				29	35		P29
GN 0140 A0	GN 0444 A0	GN 0796 A0	P 29.5	29.5				29.5	35.5		P29.5
GN 0142 A0	GN 0446 A0	GN 0798 A0	P 30	30				30	36		P30
GN 0144 A0	GN 0451 A0	GN 0803 A0	P 31	31				31	37		P31
GN 0145 A0	GN 0452 A0	GN 0804 A0	P 31.5	31.5				31.5	37.5		P31.5
GN 0147 A0	GN 0453 A0	GN 0806 A0	P 32	32				32	38		P32
GN 0149 A0	GN 0460 A0	GN 0813 A0	P 34	34				34	40		P34
GN 0152 A0	GN 0462 A0	GN 0815 A0	P 35	35				35	41		P35
GN 0153 A0	GN 0465 A0	GN 0819 A0	P 35.5	35.5				35.5	41.5		P35.5
GN 0154 A0	GN 0467 A0	GN 0822 A0	P 36	36				36	42		P36
GN 0156 A0	GN 0470 A0	GN 0825 A0	P 38	38				38	44		P38
GN 0159 A0	GN 0475 A0	GN 0829 A0	P 39	39				39	45		P39
GN 0160 A0	GN 0477 A0	GN 0831 A0	P 40	40				40	46		P40
GN 0161 A0	GN 0479 A0	GN 0834 A0	P 41	41				41	47		P41
GN 0164 A0	GN 0483 A0	GN 0839 A0	P 42	42				42	48		P42
GN 0165 A0	GN 0485 A0	GN 0841 A0	P 44	44				44	50		P44
GN 0169 A0	GN 0489 A0	GN 0844 A0	P 45	45				45	51		P45
GN 0170 A0	GN 0492 A0	GN 0848 A0	P 46	46				46	52		P46
GN 0173 A0	GN 0495 A0	GN 0851 A0	P 48	48				48	54		P48
GN 0175 A0	GN 0499 A0	GN 0856 A0	P 49	49				49	55		P49
GN 0177 A0	GN 0502 A0	GN 0859 A0	P 50	50				50	56		P50
GN 0174 A0	GN 0496 A0	GN 0852 A0	P 48A	48	5.0±0.03	0.9±0.06	4.5±1.5	48	58	1.9±0.13	P48A
GN 0178 A0	GN 0503 A0	GN 0860 A0	P 50A	50				50	60		P50A
GN 0180 A0	GN 0507 A0	GN 0866 A0	P 52	52				52	62		P52
GN 0181 A0	GN 0509 A0	GN 0868 A0	P 53	53				53	63		P53
GN 0185 A0	GN 0515 A0	GN 0874 A0	P 55	55				55	65		P55
GN 0186 A0	GN 0516 A0	GN 0876 A0	P 56	56				56	66		P56
GN 0189 A0	GN 0521 A0	GN 0882 A0	P 58	58				58	68		P58
GN 0191 A0	GN 0524 A0	GN 0885 A0	P 60	60				60	70		P60
GN 0194 A0	GN 0529 A0	GN 0890 A0	P 62	62				62	72		P62
GN 0195 A0	GN 0531 A0	GN 0892 A0	P 63	63				63	73		P63
GN 0199 A0	GN 0536 A0	GN 0898 A0	P 65	65				65	75		P65
GN 0202 A0	GN 0540 A0	GN 0903 A0	P 67	67				67	77		P67
GN 0206 A0	GN 0545 A0	GN 0909 A0	P 70	70				70	80		P70
GN 0207 A0	GN 0548 A0	GN 0913 A0	P 71	71				71	81		P71
GN 0211 A0	GN 0553 A0	GN 0919 A0	P 75	75				75	85		P75
GN 0216 A0	GN 0559 A0	GN 0926 A0	P 80	80				80	90		P80
GN 0220 A0	GN 0563 A0	GN 0931 A0	P 85	85				85	95		P85
GN 0226 A0	GN 0569 A0	GN 0938 A0	P 90	90				90	100		P90
GN 0230 A0	GN 0573 A0	GN 0944 A0	P 95	95				95	105		P95
GN 0236 A0	GN 0579 A0	GN 0951 A0	P 100	100				100	110		P100
GN 0239 A0	GN 0581 A0	GN 0954 A0	P 102	102				102	112		P102
GN 0243 A0	GN 0585 A0	GN 0958 A0	P 105	105				105	115		P105
GN 0246 A0	GN 0590 A0	GN 0965 A0	P 110	110				110	120		P110
GN 0249 A0	GN 0593 A0	GN 0969 A0	P 112	112				112	122		P112
GN 0254 A0	GN 0596 A0	GN 0973 A0	P 115	115				115	125		P115
GN 0258 A0	GN 0602 A0	GN 0981 A0	P 120	120				120	130		P120
GN 0262 A0	GN 0605 A0	GN 0985 A0	P 125	125				125	135		P125
GN 0265 A0	GN 0609 A0	GN 0990 A0	P 130	130				130	140		P130
GN 0267 A0	GN 0611 A0	GN 0993 A0	P 132	132				132	142		P132
GN 0270 A0	GN 0614 A0	GN 0997 A0	P 135	135				135	145		P135
GN 0274 A0	GN 0617 A0	GN 1001 A0	P 140	140				140	150		P140
GN 0277 A0	GN 0621A0	GN 1006 A0	P 145	145				145	155		P145
GN 0280 A0	GN 0623 A0	GN 1009 A0	P 150	150				150	160		P150
GN 0281 A0	GN 0624 A0	GN 1010 A0	P 150A	150	7.5±0.30	1.4±0.08	6±2.0	150	165	2.75±0.15	P150A
GN 0284 A0	GN 0628 A0	GN 1015 A0	P 155A	155				155	170		P155
GN 0287 A0	GN 0631 A0	GN 1019 A0	P 160	160				160	175		P160
GN 0289 A0	GN 0633 A0	GN 1022 A0	P 165	165				165	180		P165
GN 0292 A0	GN 0636 A0	GN 1026 A0	P 170	170				170	185		P170
GN 0295 A0	GN 0639 A0	GN 1030 A0	P 175	175				175	190		P175
GN 0298 A0	GN 0642 A0	GN 1034 A0	P 180	180				180	195		P180
GN 0301 A0	GN 0645 A0	GN 1038 A0	P 185	185				185	200		P185
GN 0303 A0	GN 0647 A0	GN 1041 A0	P 190	190				190	205		P190
GN 0306 A0	GN 0650 A0	GN 1045 A0	P 195	195				195	210		P195
GN 0309 A0	GN 0653 A0	GN 1049 A0	P 200	200				200	215		P200
GN 0311 A0	GN 0655 A0	GN 1052 A0	P 205	205				205	220		P205
GN 0312 A0	GN 0656 A0	GN 1054 A0	P 209	209				209	224		P209
GN 0314 A0	GN 0658 A0	GN 1056 A0	P 210	210				210	225		P210
GN 0315 A0	GN 0659 A0	GN 1059 A0	P 215	215				215	230		P215
GN 0318 A0	GN 0662 A0	GN 1062 A0	P 220	220				220	235		P220
GN 0319 A0	GN 0663 A0	GN 1064 A0	P 225	225				225	240		P225
GN 0322 A0	GN 0666 A0	GN 1068 A0	P 230	230				230	245		P230
GN 0323 A0	GN 0667 A0	GN 1070 A0	P 235	235				235	250		P235
GN 0325 A0	GN 0669 A0	GN 1072 A0	P 240	240				240	255		P240
GN 0327 A0	GN 0671 A0	GN 1075 A0	P 245	245				245	260		P245
GN 0329 A0	GN 0673 A0	GN 1077 A0	P 250	250				250	265		P250
GN 0331 A0	GN 0675 A0	GN 1080 A0	P 255	255				255	270		P255
GN 0333 A0	GN 0677 A0	GN 1082 A0	P 260	260				260	275		P260
GN 0334 A0	GN 0678 A0	GN 1084 A0	P 265	265				265	280		P265
GN 0337 A0	GN 0681 A0	GN 1088 A0	P 270	270				270	285		P270
GN 0338 A0	GN 0682 A0	GN 1090 A0	P 275	275				275	290		P275
GN 0341 A0	GN 0684 A0	GN 1092 A0	P 280	280				280	295		P280
GN 0342 A0	GN 0686 A0	GN 1095 A0	P 285	285				285	300		P285
GN 0344 A0	GN 0688 A0	GN 1097 A0	P 290	290				290	305		P290
GN 0346 A0	GN 0690 A0	GN 1100 A0	P 295	295				295	310		P295
GN 0348 A0	GN 0692 A0	GN 1102 A0	P 300	300				300	315		P300
GN 0350 A0	GN 0694 A0	GN 1106 A0	P 315	315				315	330		P315
GN 0352 A0	GN 0696 A0	GN 1108 A0	P 320	320				320	335		P320
GN 0354 A0	GN 0698 A0	GN 1112 A0	P 335	335				335	350		P335
GN 0355 A0	GN 0699 A0	GN 1113 A0	P 340	340				340	355		P340
GN 0357 A0	GN 0701 A0	GN 1117 A0	P 355	355				355	370		P355
GN 0359 A0	GN 0703 A0	GN 1119 A0	P 360	360				360	375		P360
GN 0361 A0	GN 0705 A0	GN 1123 A0	P 375	375				375	390		P375
GN 0363 A0	GN 0707 A0	GN 1126 A0	P 385	385				385	400		P385
GN 0365 A0	GN 0709 A0	GN 1129 A0	P 400	400				400	415		P400
GN 0131 A0	GN 0429 A0	GN 0779 A0	G 25	25	2.5±0.03	0.7±0.05	4.5±1.5	25	30	1.25±0.10	G 25
GN 0141 A0	GN 0445 A0	GN 0797 A0	G 30	30				30	35		G 30
GN 0151 A0	GN 0461 A0	GN 0814 A0	G 35	35				35	40		G 35
GN 1131 A0	GN 0476 A0	GN 0830 A0	G 40	40				40	45		G 40
GN 0168 A0	GN 0488 A0	GN 0843 A0	G 45	45				45	50		G 45
GN 0176 A0	GN 0501 A0	GN 0858 A0	G 50	50				50	55		G 50
GN 0184 A0	GN 0514 A0	GN 0873 A0	G 55	55				55	60		G 55
GN 0190 A0	GN 0523 A0	GN 0884 A0	G 60	60				60	65		G 60
GN 0198 A0	GN 0535 A0	GN 0897 A0	G 65	65				65	70		G 65
GN 0205 A0	GN 0543 A0	GN 0907 A0	G 70	70				70	75		G 70
GN 0210 A0	GN 0552 A0	GN 0918 A0	G 75	75				75	80		G 75
GN 0215 A0	GN 0558 A0	GN 0925 A0	G 80	80				80	85		G 80
GN 0219 A0	GN 0562 A0	GN 0930 A0	G 85	85				85	90		G 85
GN 0225 A0	GN 0568 A0	GN 0937 A0	G 90	90				90	95		G 90
GN 0229 A0	GN 0572 A0	GN 0943 A0	G 95	95				95	100		G 95
GN 0235 A0	GN 0578 A0	GN 0950 A0	G 100	100				100	105		G 100
GN 0242 A0	GN 0584 A0	GN 0957 A0	G 105	105				105	110		G 105
GN 0245 A0	GN 0589 A0	GN 0964 A0	G 110	110				110	115		G 110
GN 0253 A0	GN 0595 A0	GN 0972 A0	G 115	115				115	120		G 115
GN 0257 A0	GN 0601 A0	GN 0980 A0	G 120	120				120	125		G 120
GN 0261 A0	GN 0604 A0	GN 0984 A0	G 125	125				125	130		G 125
GN 0264 A0	GN 0608 A0	GN 0989 A0	G 130	130				130	135		G 130
GN 0269 A0	GN 0613 A0	GN 0996 A0	G 135	135				135	140		G 135
GN 0273 A0	GN 0616 A0	GN 1000 A0	G 140	140				140	145		G 140
GN 0276 A0	GN 0620 A0	GN 1005 A0	G 145	145				145	150		G 145
GN 0280 A0	GN 0623 A0	GN 1009 A0	G 150	150	5.0±0.03	0.9±0.06	6.0±2.0	150	160	1.9±0.13	G 150
GN 0283 A0	GN 0627 A0	GN 1014 A0	G 155	155				155	165		G 155
GN 0286 A0	GN 0630 A0	GN 1018 A0	G 160	160				160	170		G 160
GN 0288 A0	GN 0632 A0	GN 1021 A0	G 165	165				165	175		G 165
GN 0291 A0	GN 0635 A0	GN 1025 A0	G 170	170				170	180		G 170
GN 0294 A0	GN 0638 A0	GN 1029 A0	G 175	175				175	185		G 175
GN 0297 A0	GN 0641 A0	GN 1033 A0	G 180	180				180	190		G 180
GN 0300 A0	GN 0644 A0	GN 1037 A0	G 185	185				185	195		G 185
GN 0302 A0	GN 0646 A0	GN 1040 A0	G 190	190				190	200		G 190
GN 0305 A0	GN 0649 A0	GN 1044 A0	G 195	195				195	205		G 195
GN 0308 A0	GN 0652 A0	GN 1048 A0	G 200	200				200	210		G 200
GN 0313 A0	GN 0657 A0	GN 1055 A0	G 210	210				210	220		G 210
GN 0317 A0	GN 0661 A0	GN 1061 A0	G 220	220				220	230		G 220
GN 0321 A0	GN 0665 A0	GN 1067 A0	G 230	230				230	240		G 230
GN 0321 A0	GN 0668 A0	GN 1071 A0	G 240	240				240	250		G 240
GN 0324 A0	GN 0672 A0	GN 1076 A0	G 250	250				250	260		G 250
GN 0328 A0	GN 0676 A0	GN 1081 A0	G 260	260				260	270		G 260
GN 0332 A0	GN 0680 A0	GN 1087 A0	G 270	270				270	280		G 270
GN 0336 A0	GN 0683 A0	GN 1091 A0	G 280	280				280	290		G 280
GN 0340 A0	GN 0687 A0	GN 1096 A0	G 290	290				290	300		G 290
GN 0343 A0	GN 0691 A0	GN 1101 A0	G 300	300				300	310		G 300
