NOK●O形圈的尺寸系列根据JIS、ISO、JASO、AS及NOK标准所组成。
材料
| JIS 代号 | 1种A | 1种B | 2种 | 3种 | 4种C | 4种D |
| NOK代号 | A305 | A105 | A122 | R189 | S503 | F201 |

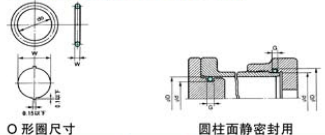

NOK-O形圈-G 系列（静密封）
| NOK 尺寸代号 | 名义编号JIS | 类型 | O形圈尺寸 | 沟槽尺寸 | ||||
| 截径 W | 内径 do | d尺寸 | D尺寸 | |||||
| 尺寸 | 允差 | 尺寸 | 允差 | |||||
| CO 0200 | G25 | Ｏ形圈-G系列 | 3.1±0.1 | 24.4 | 25 | 0 -0.10 | 30 | +0.10 0 |
| CO 0200 | G30 | Ｏ形圈-G系列 | 3.1±0.1 | 29.4 | 30 | 35 | ||
| CO 0202 | G35 | Ｏ形圈-G系列 | 3.1±0.1 | 34.4 | 35 | 40 | ||
| CO 0203 | G40 | Ｏ形圈-G系列 | 3.1±0.1 | 39.4 | 40 | 45 | ||
| CO 0204 | G45 | Ｏ形圈-G系列 | 3.1±0.1 | 44.4 | 45 | 50 | ||
| CO 0205 | G50 | Ｏ形圈-G系列 | 3.1±0.1 | 49.4 | 50 | 55 | ||
| CO 0206 | G55 | Ｏ形圈-G系列 | 3.1±0.1 | 54.4 | 55 | 60 | ||
| CO 0207 | G60 | Ｏ形圈-G系列 | 3.1±0.1 | 59.4 | 60 | 65 | ||
| CO 0208 | G65 | Ｏ形圈-G系列 | 3.1±0.1 | 64.4 | 65 | 70 | ||
| CO 0209 | G70 | Ｏ形圈-G系列 | 3.1±0.1 | 69.4 | 70 | 75 | ||
| CO 0210 | G75 | Ｏ形圈-G系列 | 3.1±0.1 | 74.4 | 75 | 80 | ||
| CO 0211 | G80 | Ｏ形圈-G系列 | 3.1±0.1 | 79.4 | 80 | 85 | ||
| CO 0212 | G85 | Ｏ形圈-G系列 | 3.1±0.1 | 84.4 | 85 | 90 | ||
| CO 0213 | G90 | Ｏ形圈-G系列 | 3.1±0.1 | 89.4 | 90 | 95 | ||
| CO 0214 | G95 | Ｏ形圈-G系列 | 3.1±0.1 | 94.4 | 95 | 100 | ||
| CO 0215 | G100 | Ｏ形圈-G系列 | 3.1±0.1 | 99.4 | 100 | 105 | ||
| CO 0216 | G105 | Ｏ形圈-G系列 | 3.1±0.1 | 104.4 | 105 | 110 | ||
| CO 0217 | G110 | Ｏ形圈-G系列 | 3.1±0.1 | 109.4 | 110 | 115 | ||
| CO 0218 | G115 | Ｏ形圈-G系列 | 3.1±0.1 | 114.4 | 115 | 120 | ||
| CO 0219 | G120 | Ｏ形圈-G系列 | 3.1±0.1 | 119.4 | 120 | 125 | ||
| CO 0220 | G125 | Ｏ形圈-G系列 | 3.1±0.1 | 124.4 | 125 | 130 | ||
| CO 0221 | G130 | Ｏ形圈-G系列 | 3.1±0.1 | 129.4 | 130 | 135 | ||
| CO 0222 | G135 | Ｏ形圈-G系列 | 3.1±0.1 | 134.4 | 135 | 140 | ||
| CO 0223 | G140 | Ｏ形圈-G系列 | 3.1±0.1 | 139.4 | 140 | 145 | ||
| CO 0224 | G145 | Ｏ形圈-G系列 | 3.1±0.1 | 144.4 | 145 | 150 | ||
| CO 0225 | G150 | Ｏ形圈-G系列 | 5.7±0.13 | 149.3 | 150 | 0 -0.10 | 160 | +0.10 0 |
| CO 0226 | G155 | Ｏ形圈-G系列 | 5.7±0.13 | 154.3 | 155 | 165 | ||
| CO 0227 | G160 | Ｏ形圈-G系列 | 5.7±0.13 | 159.3 | 160 | 170 | ||
| CO 0228 | G165 | Ｏ形圈-G系列 | 5.7±0.13 | 164.3 | 165 | 175 | ||
| CO 0229 | G170 | Ｏ形圈-G系列 | 5.7±0.13 | 169.3 | 170 | 180 | ||
| CO 0230 | G175 | Ｏ形圈-G系列 | 5.7±0.13 | 174.3 | 175 | 185 | ||
| CO 0231 | G180 | Ｏ形圈-G系列 | 5.7±0.13 | 179.3 | 180 | 190 | ||
| CO 0232 | G185 | Ｏ形圈-G系列 | 5.7±0.13 | 184.3 | 185 | 195 | ||
| CO 0233 | G190 | Ｏ形圈-G系列 | 5.7±0.13 | 189.3 | 190 | 200 | ||
| CO 0234 | G195 | Ｏ形圈-G系列 | 5.7±0.13 | 194.3 | 195 | 205 | ||
| CO 0235 | G200 | Ｏ形圈-G系列 | 5.7±0.13 | 199.3 | 200 | 210 | ||
| CO 1968 | G205 | Ｏ形圈-G系列 | 5.7±0.13 | 204.3 | 205 | 215 | ||
| CO 0236 | G210 | Ｏ形圈-G系列 | 5.7±0.13 | 209.3 | 210 | 220 | ||
| CO 3303 | G215 | Ｏ形圈-G系列 | 5.7±0.13 | 214.3 | 215 | 225 | ||
| CO 0237 | G220 | Ｏ形圈-G系列 | 5.7±0.13 | 219.3 | 220 | 230 | ||
| CO 2011 | G225 | Ｏ形圈-G系列 | 5.7±0.13 | 224.3 | 225 | 235 | ||
| CO 0238 | G230 | Ｏ形圈-G系列 | 5.7±0.13 | 229.3 | 230 | 240 | ||
| CO 2031 | G235 | Ｏ形圈-G系列 | 5.7±0.13 | 234.3 | 235 | 245 | ||
| CO 0239 | G240 | Ｏ形圈-G系列 | 5.7±0.13 | 239.3 | 240 | 250 | ||
| CO 2060 | G245 | Ｏ形圈-G系列 | 5.7±0.13 | 244.3 | 245 | 255 | ||
| CO 0240 | G250 | Ｏ形圈-G系列 | 5.7±0.13 | 249.3 | 250 | 260 | ||
| CO 2079 | G255 | Ｏ形圈-G系列 | 5.7±0.13 | 254.3 | 255 | 265 | ||
| CO 0241 | G260 | Ｏ形圈-G系列 | 5.7±0.13 | 259.3 | 260 | 270 | ||
| CO 6543 | G265 | Ｏ形圈-G系列 | 5.7±0.13 | 264.3 | 265 | 275 | ||
| CO 0242 | G270 | Ｏ形圈-G系列 | 5.7±0.13 | 269.3 | 270 | 280 | ||
| CO 2100 | G275 | Ｏ形圈-G系列 | 5.7±0.13 | 274.3 | 275 | 285 | ||
| CO 0243 | G280 | Ｏ形圈-G系列 | 5.7±0.13 | 279.3 | 280 | 290 | ||
| CO 3210 | G285 | Ｏ形圈-G系列 | 5.7±0.13 | 284.3 | 285 | 295 | ||
| CO 0244 | G290 | Ｏ形圈-G系列 | 5.7±0.13 | 289.3 | 290 | 300 | ||
| CO 6566 | G295 | Ｏ形圈-G系列 | 5.7±0.13 | 294.3 | 295 | 305 | ||
| CO 0245 | G300 | Ｏ形圈-G系列 | 5.7±0.13 | 299.3 | 300 | 310 | ||
| CO 1137 | G305 | Ｏ形圈-G系列 | 5.7±0.13 | 304.3 | 305 | 315 | ||
| CO 2158 | G310 | Ｏ形圈-G系列 | 5.7±0.13 | 309.3 | 310 | 320 | ||
| CO 8811 | G315 | Ｏ形圈-G系列 | 5.7±0.13 | 314.3 | 315 | 325 | ||
| CO 2176 | G320 | Ｏ形圈-G系列 | 5.7±0.13 | 319.3 | 320 | 330 | ||
| CO 8812 | G325 | Ｏ形圈-G系列 | 5.7±0.13 | 324.3 | 325 | 335 | ||
| CO 8813 | G330 | Ｏ形圈-G系列 | 5.7±0.13 | 329.3 | 330 | 340 | ||
| CO 8814 | G335 | Ｏ形圈-G系列 | 5.7±0.13 | 344.3 | 335 | 345 | ||
| CO 2206 | G340 | Ｏ形圈-G系列 | 5.7±0.13 | 349.3 | 340 | 350 | ||
| CO 2216 | G345 | Ｏ形圈-G系列 | 5.7±0.13 | 334.3 | 345 | 355 | ||
| CO 2223 | G350 | Ｏ形圈-G系列 | 5.7±0.13 | 339.3 | 350 | 360 | ||
| CO 8815 | G355 | Ｏ形圈-G系列 | 5.7±0.13 | 354.3 | 355 | 365 | ||
| CO 2244 | G360 | Ｏ形圈-G系列 | 5.7±0.13 | 359.3 | 360 | 370 | ||
| CO 8816 | G365 | Ｏ形圈-G系列 | 5.7±0.13 | 364.3 | 365 | 375 | ||
| CO 8817 | G370 | Ｏ形圈-G系列 | 5.7±0.13 | 369.3 | 370 | 380 | ||
| CO 8818 | G375 | Ｏ形圈-G系列 | 5.7±0.13 | 374.3 | 375 | 385 | ||
| CO 2272 | G380 | Ｏ形圈-G系列 | 5.7±0.13 | 379.3 | 380 | 390 | ||
| CO 8819 | G385 | Ｏ形圈-G系列 | 5.7±0.13 | 384.3 | 385 | 395 | ||
| CO 2287 | G390 | Ｏ形圈-G系列 | 5.7±0.13 | 389.3 | 390 | 400 | ||
| CO 8820 | G395 | Ｏ形圈-G系列 | 5.7±0.13 | 394.3 | 395 | 405 | ||
| CO 2301 | G400 | Ｏ形圈-G系列 | 5.7±0.13 | 399.3 | 400 | 410 | ||
| CO 8821 | G405 | Ｏ形圈-G系列 | 5.7±0.13 | 404.3 | 405 | 415 | ||
| CO 8822 | G410 | Ｏ形圈-G系列 | 5.7±0.13 | 409.3 | 410 | 420 | ||
| CO 2336 | G415 | Ｏ形圈-G系列 | 5.7±0.13 | 414.3 | 415 | 425 | ||
| CO 8823. | G420 | Ｏ形圈-G系列 | 5.7±0.13 | 419.3 | 420 | 430 | ||
| CO 2358 | G425 | Ｏ形圈-G系列 | 5.7±0.13 | 424.3 | 425 | 435 | ||
| CO 8824 | G430 | Ｏ形圈-G系列 | 5.7±0.13 | 429.3 | 430 | 440 | ||
| CO 8825 | G435 | Ｏ形圈-G系列 | 5.7±0.13 | 434.3 | 435 | 445 | ||
| CO 8826 | G440 | Ｏ形圈-G系列 | 5.7±0.13 | 439.3 | 440 | 450 | ||
| CO 8827 | G445 | Ｏ形圈-G系列 | 5.7±0.13 | 444.3 | 445 | 455 | ||
| CO 2417 | G450 | Ｏ形圈-G系列 | 5.7±0.13 | 449.3 | 450 | 460 | ||
| CO 8828 | G455 | Ｏ形圈-G系列 | 5.7±0.13 | 454.3 | 455 | 465 | ||
| CO 2441 | G460 | Ｏ形圈-G系列 | 5.7±0.13 | 459.3 | 460 | 470 | ||
| CO 6715 | G465 | Ｏ形圈-G系列 | 5.7±0.13 | 464.3 | 465 | 475 | ||
| CO 2460 | G470 | Ｏ形圈-G系列 | 5.7±0.13 | 469.3 | 470 | 480 | ||
| CO 8829 | G475 | Ｏ形圈-G系列 | 5.7±0.13 | 474.3 | 475 | 485 | ||
| CO 8830 | G480 | Ｏ形圈-G系列 | 5.7±0.13 | 479.3 | 480 | 490 | ||
| CO 8831 | G485 | Ｏ形圈-G系列 | 5.7±0.13 | 484.3 | 485 | 495 | ||
| CO 8832 | G490 | Ｏ形圈-G系列 | 5.7±0.13 | 489.3 | 490 | 500 | ||
| CO 8833 | G495 | Ｏ形圈-G系列 | 5.7±0.13 | 494.3 | 495 | 505 | ||
| CO 8834 | G500 | Ｏ形圈-G系列 | 5.7±0.13 | 499.3 | 500 | 510 | ||
