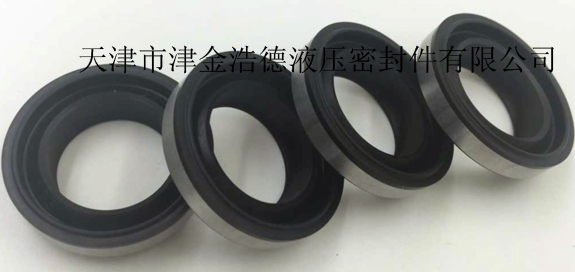

图示为:番号SCB-22 SCB-0022000N807 日本阪上制作所
SCB防尘圈 活塞杆专用
材质:RN807
温度：-30~100
介质：一般石油液壓油、水—乙二醇液壓液 水—油乳液液壓液（一般石油液壓油 磷酸酯液壓油）。
特征：SCB防塵圈是金屬環燒結型，壓入槽中安裝。特別可以在涉及灰塵、微粉塵的進入。
用途：標準氣缸、建築/產業車輛用氣缸、農機用氣缸、船舶用氣缸。
SCB防尘圈尺寸表
| 密封件尺寸表（単位：mm） | 指示代碼 | |||
| d | D | H | 標準（RN 807） | 止動環 |
| 8 | 18 | 8 | SCB-8 | DSP-8 |
| 10 | 20 | 8 | SCB-10 | DSP-10 |
| 12 | 22 | 8 | SCB-0012001N807 | DSP-12 |
| 12.5 | 23 | 8 | SCB-12.5 | DSP-12.5 |
| 14 | 24 | 8 | SCB-14 | DSP-14 |
| 15 | 25 | 8 | SCB-15 | DSP-15 |
| 16 | 26 | 8 | SCB-16 | DSP-16 |
| 18 | 30 | 9 | SCB-18 | DSP-18 |
| 20 | 32 | 9 | SCB-20 | DSP-20 |
| 22 | 32 | 9 | SCB-0022001N807 | DSP-20 |
| 22 | 34 | 9 | SCB-22 | DSP-22 |
| 22.4 | 34.4 | 9 | SCB-22.4 | DSP-22.4 |
| 25 | 37 | 9 | SCB-25 | DSP-25 |
| 28 | 40 | 9 | SCB-28 | DSP-28 |
| 30 | 42 | 9 | SCB-30 | DSP-30 |
| 30 | 45 | 9 | SCB-0030001N807 | |
| 31.5 | 44 | 10 | SCB-31.5 | DSP-31.5 |
| 32 | 44 | 10 | SCB-32 | DSP-32 |
| 34 | 46 | 10 | SCB-0034001N807 | DSP-34 |
| 35 | 47 | 10 | SCB-35 | DSP-35 |
| 35.5 | 47.5 | 10 | SCB-35.5 | DSP-35.5 |
| 40 | 52 | 10 | SCB-40 | DSP-40 |
| 45 | 57 | 10 | SCB-45 | DSP-45 |
| 50 | 62 | 10 | SCB-50 | DSP-50 |
| 55 | 69 | 11 | SCB-55 | DSP-55 |
| 56 | 70 | 11 | SCB-56 | DSP-56 |
| 60 | 74 | 11 | SCB-60 | DSP-60 |
| 63 | 77 | 11 | SCB-63 | DSP-63 |
| 65 | 79 | 11 | SCB-65 | DSP-65 |
| 70 | 84 | 11 | SCB-70 | DSP-70 |
| 71 | 85 | 11 | SCB-71 | DSP-71 |
| 75 | 89 | 11 | SCB-75 | DSP-75 |
| 78 | 92 | 11 | SCB-0078001N807 | |
| 80 | 94 | 11 | SCB-80 | DSP-80 |
| 85 | 99 | 11 | SCB-85 | DSP-85 |
| 90 | 104 | 11 | SCB-90 | DSP-90 |
| 95 | 109 | 11 | SCB-95 | DSP-95 |
| 98 | 112 | 11 | SCB-0098001N807 | DSP-98 |
| 100 | 114 | 11 | SCB-100 | DSP-100 |
| 105 | 121 | 12 | SCB-105A | DSP-105A |
| 106 | 120 | 11 | SCB-106 | DSP-106 |
| 110 | 126 | 12 | SCB-110 | DSP-110 |
| 112 | 128 | 12 | SCB-112 | DSP-112 |
| 115 | 131 | 12 | SCB-115 | DSP-115 |
| 118 | 134 | 12 | SCB-118 | DSP-118 |
| 120 | 136 | 12 | SCB-120 | DSP-120 |
| 125 | 141 | 12 | SCB-125 | DSP-125 |
| 130 | 146 | 12 | SCB-130 | DSP-130 |
| 132 | 148 | 12 | SCB-132 | DSP-132 |
| 135 | 155 | 14 | SCB-135 | DSP-135 |
| 140 | 160 | 14 | SCB-140 | DSP-140 |
| 145 | 165 | 14 | SCB-145 | DSP-145 |
| 150 | 170 | 14 | SCB-150 | DSP-150 |
| 160 | 180 | 14 | SCB-160 | DSP-160 |
| 170 | 190 | 14 | SCB-170 | DSP-170 |
| 175 | 195 | 14 | SCB-175 | DSP-175 |
| 180 | 200 | 14 | SCB-180 | DSP-180 |
| 190 | 215 | 16 | SCB-190A | DSP-190A |
| 200 | 225 | 16 | SCB-200A | DSP-200A |
| 250 | 274 | 16 | SCB-250 | DSP-250 |
★订购时、咨询时、请按照指示代码进行提示。
★指示代码为蓝色的产品有库存。
